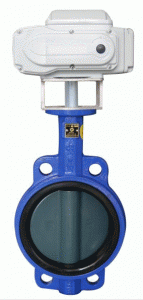

產品名稱：D941X/D971X智能電動調節蝶閥[ 2013-10-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

D971X智能電動調節蝶閥采用一體化結構，有輸入控制信號（4-20mADC或1-5VDC）及單元相電源即可控制運轉，具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH 等型號電子式電執行機構。它可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

產品優點：

1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

2、結構簡單，體積小，重量輕。

3、可以運送泥漿，在管道口積存液體最少。

4、低壓下，可以實現良好的密封。

5、調節性能好

閥體：

公稱通徑：DN50～400mm

公稱壓力：PN1.6,4.0,6.4MPa

連接形式：法蘭式按JB/T78-59 JB79-59對夾式法蘭連接

材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti

閥蓋：

常溫型：-20～+200℃

散熱型：+200～+450℃

壓蓋形式：螺栓壓緊式

填料：V型聚四氟乙烯，柔性石墨，石棉紡織填料襯橡膠，襯四氟乙烯密封材料:不銹鋼,橡膠,四氟乙烯

閥內組件：

閥芯形式：閥板

流量特性：等百分比特性或直線特性

材料：1Cr18Ni9Ti OCr18Ni12M02Ti

產品性能參數：

D941X/D971X智能電動調節蝶閥主要性能參數
公稱通徑DN	50	65	80	100	125	150	200	250	300	350	400	500-2000 可與本公司商洽生產
流量系數（Kv）	110	180	232	368	656	735	1240	2025	2712	3875	5038	500-2000 可與本公司商洽生產
動作范圍	0-90°
允許壓差△P	小于公稱壓力
泄量量Q	按GB/T4213-92,為Kv值的10ˉ4
環境溫度℃	-20-60℃
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250:1
配用執行機構	PSQ101 3610RSQ-05 Unic-05 Unic-10 CH-05 CH10					PSQ201 Unic-20 3610RSC-30 CH-20		Unic-40 PSQ501 3610RSC-50 CH-40		Unic-60 PSQ701 CH-60

產品外形及連接尺寸：

D941X/D971X智能電動調節蝶閥主要外形及連接尺寸
公稱通徑DN	L	H1	H	D1	Z-φd	D	L1
50	43	452	80/112	120/125	4-18	165	208
65	46	475	88/115	136/145	4-18	185	208
80	46/49	516	96/120	160/	8-18	200	208
100	52/56	551	115/140	185	8-18	220	208
125	56/64	566	128/170	210	8-18	220	208
150	56/70	606	140/180	240	8-22	285	256
200	60/76	731	175/210	295	8-22	340	256
250	68/76	778	202/240	355	12-22	395/405	256
300	78/83	830	242/290	410	12-22	445/460	256
350	78/92	996	266/320	470	16-22	505-520	346
400	102	1058	298/350	515/525	16-26	565/580	346
