產品名稱：ZDLQ、ZDLX型電子式電動三通調節閥[ 2013-10-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

ZDLQ、ZDLX型電子式電動三通調節閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。電動三通調節閥壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型兩種。

產品結構特點：

1．ZDLQ、ZDLX型電子式電動三通調節閥是自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。全電子式電動執行器，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。
2．ZDLQ、ZDLX型電子式電動三通調節閥按作用模式可分；正作用：電閉式（當電信號增大時閥位向下位移），《B型》
反作用：電開式（當電信號增大時閥位向上位移），《K型》
3．三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯，采用閥芯側面導向與閥座內表面導向和上襯套導向，因此導向面積大，工作可靠。流體對閥芯作用方向都處于流開狀態，故閥工作性能穩定。
4．三通調節閥有三通合流式調節閥（把兩種流體經三通閥混合成一種流體）和三通分流式調節閥（把一種流體經三通閥分成兩路流出）兩種形式。當公稱通徑DN≤80mm和壓差較小的場合時，分流閥可以采用同口徑的合流閥代替。流量特性有直線性、拋物線性兩種。
5．三通調節閥它可以代替二臺同時使用的二通調節閥，起分流或合流作用及兩相調節配比作用。

產品性能參數：

ZDLQ、ZDLX型電子式電動三通調節閥主要性能參數
DN/mm	閥座直徑/mm	額定流量系數Kv		允許壓差	PN	行程/mm	流量特性△p/MPa	使用溫度/℃	閥體材料
DN/mm	閥座直徑/mm	合流閥	分流閥	允許壓差	PN	行程/mm	流量特性△p/MPa	使用溫度/℃	閥體材料
25	26	8.5	——	3.2	40、63	16	直線	-40~250 （常溫型） -40~450 （中溫型）	ZG270~500、 ZG1Cr18Ni9Ti
32	32	13		2.2		16
40	40	21		2.2		25
50	50	34		1.41		25
65	66	53		1.38		40
80	80	85	85	0.94
100	100	135	135	0.61
125	125	210	210	0.51		60
150	150	340	340	0.36
200	200	535	535	0.20
250	250	800	800	0.19		100
300	300	1260	1260	0.13		100

產品訂貨須知：

一、①電子式電動三通調節閥產品名稱與型號②電子式電動三通調節閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的電子式電動三通調節閥型號，請按電子式電動三通調節閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://m.jiangmeiyan.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

產品外形及結構尺寸：

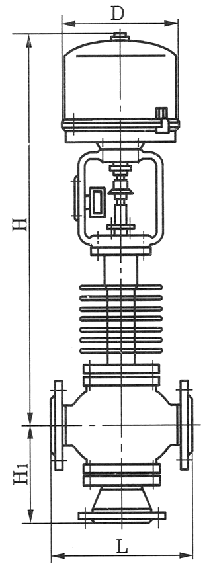

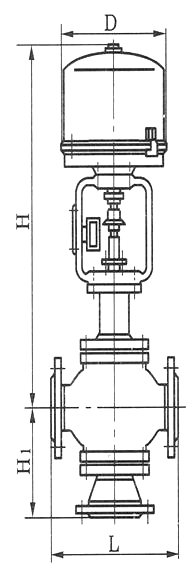

ZDLQ型電子式電動三通調節閥主要外形及結構尺寸
DN	L		行程	H		H		D
	L			H		常溫	中溫
	PN40	PN63		PN40	PN63	常溫	中溫
25	190	200	16	150	160	555	707	225
32	210	210	16	160	170	561	709	225
40	230	235	25	170	180	660	812	225
50	255	265	25	190	200	675	827	225
65	285	295	40	220	220	863	1027	225
80	310	320	40	230	240	686	1032	225
100	355	370	40	250	260	872	1036	225
125	425	440	60	300	300	905	1120	225
150	460	475	60	320	320	920	1135	225
200	560	570	60	380	380	950	1165	225
250	660	670	100	474	474	1203	1440	415
300	735	770	100	585	585	1265	1502	415

ZDLX型電子式電動三通調節閥主要外形及結構尺寸
DN	行程	D	H	L		H
				L		H
				PN40	PN63	PN40	PN63
80	40	225	885	310	320	250	260
100	40	225	897	355	370	275	285
125	60	225	931	425	440	320	320
150			945	460	475	340	340
200			979	560	570	400	400
250	100	415	1268	660	670	540	540
300	100	415	1294	740	770	612	612
